J-Series

Обычно применяется на этих рынках:

  • Безопасность и видеонаблюдение
  • Аудитории
  • Спорт и развлечения
  • Digital Signage

Обычно применяется на этих рынках:

  • Безопасность и видеонаблюдение
  • Аудитории
  • Спорт и развлечения
  • Digital Signage

Процессоры J-series

Простое и доступное оборудование для видеостен

  • Разрешение до 4K
  • Несколько видеостен на одно шасси
  • Карты коррекции и сшивки изображения

Процессоры J-Series - это устройство ввода-вывода, которое можно использовать для любых видеостен.

LightSpeed - основная технология, позволяющая использовать продукты J-series для любых ситуаций.

Продукты серии J-Series разрабатываются и собираются на производственном участке, соответствующем стандарту ISO 9001:2015. Таким образом, наши клиенты получают лучший стандарт качества в своем классе.

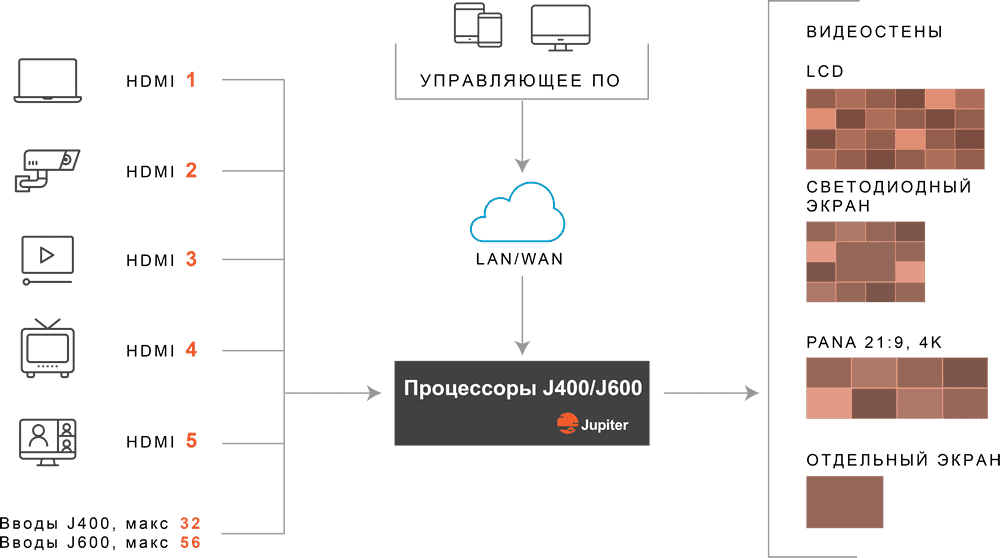

Архитектура использования J-series

Серия J

Модели J100 (Прекращена)

Компактные процессоры для видеостен

  • 3 модели до 8 входов и 8 выходов
  • 8 окон на дисплей
  • Пользовательский интерфейс на базе Windows
5
J144J148J188
Характеристики
Фактор формы1 RU1 RU1 RU
Максимальное количество входных каналов4 (FHD)4 (FHD)8 (FHD)
Максимальное количество выходных каналов4 (FHD)8 (FHD)8 (FHD)
Видеостены на шасси111
Переключение источника<=20ms<=20ms<=20ms
Макеты<=20ms<=20ms<=20ms
Потребляемая мощность150W150W150W
APIRS232 / UDPRS232 / UDPRS232 / UDP
Цветовое пространствоRGB 4: 4: 4RGB 4: 4: 4RGB 4: 4: 4
Глубина цвета242424
Рабочая Температура0 ° - 50 ° C (32 ° -112 ° F)0 ° - 50 ° C (32 ° -112 ° F)0 ° - 50 ° C (32 ° -112 ° F)
Влажность при эксплуатации<90% (без конденсации)<90% (без конденсации)<90% (без конденсации)

J400

Конфигурируемый процессор для средних инсталляций

  • Вход и выход 4K
  • 4 видеостены на одно шасси
  • Возможность коррекции и сшивки изображения
5
Характеристики
Фактор формы4RU
Потребляемая мощность550 Вт
Максимальное количество входных слотов8
Максимальное количество входных каналов32 (HD) или 16 (4K)
Максимальное количество выходных слотов3
Максимальное количество выходных каналов12 (HD или 4K)
Резервный блок питанияПо желанию

Общие технологии
Операционная системаНикто
Видеостена на шасси4
Пользовательское разрешениеВыход и вход
Цветовое пространствоRGB 4: 4: 4
Биты на цвет8
Переключение источника<= 20 мс
Создание окна<= 16 мс
Макеты<= 16 мс
Рабочая Температура0 ° - 50 ° C (32 ° -112 ° F)
Влажность при эксплуатации<90% (без конденсации)
Плата ЦП
КонфигурацияRJ45
APITCP или RS232
ВХОДНЫЕ ПЛАТЫ
HDCP1.4 и 2.2
EDIDИндивидуальное управление EDID
Плата входа HD DVI4x канала SL DVI-IДо 1920 x 1200 x 60 Гц
Плата ввода 3GSDI HDMI4 канала SDIДо 1920 x 1200 x 60 Гц
Плата ввода HD HDMI4 канала HDMI 1.3До 1920 x 1200 x 60 Гц
Плата ввода HDMI UHD302x канала HDMI 1.4До 3840x2160x30 Гц
Плата ввода HDMI UHD601x каналы HDMI 1.4До 3840x2160x60 Гц
Входная плата HDBaseT4x канал HDBTДо 1920x1200@60 Гц
2-КАНАЛЬНАЯ ПЛАТА IP-ДЕКОДИРОВАНИЯ (ДЛЯ КАЖДОГО КАНАЛА ИНТЕРФЕЙС RJ45)
1 видДекодирование до 1 канала 4000x3000 @25 Гц или 3840x2160 @30 ГцОднократный просмотр, выход 4K30
вид 2x2Декодирование до 4x каналов 3840x2160 @30 ГцВид 2x2, выход 4K30
вид 3х3Декодирование до 9 каналов 1920x1080 @30 ГцВид 3x3, выход 4K30
Вид 4х4Декодирование до 16 каналов 1920x1080 @30 ГцОбзор 4х4, выход 4K30
ВЫХОДНЫЕ ПЛАТЫ
Технология отображенияLCD, LED, Cube, Проекторы, Пользовательские разрешения
HDCP1.4 и 2.2
Плата вывода HD DVI4x канала SL DVI-IДо 1920 x 1200 x 60 Гц
Плата вывода 3GSDI HDMI4 канала SDIДо 1920 x 1200 x 60 Гц
Плата вывода HD HDMI4 канала HDMI 1.3До 1920 x 1200 x 60 Гц
Плата вывода HDMI UHD304 канала HDMI 1.4До 3840x2160x30 Гц
Плата вывода HDMI UHD602 канала HDMI 2.0До 3840x2160x60 Гц
Выводная плата HDbaseT4x канал HDBTДо 3840x2160@30 Гц (максимальное расстояние 70 м по Cat5/6)

J600

Настраиваемый настенный процессор среднего и большого размера

  • 4 видеостены на одно шасси
  • Резервные платы ЦП и блок питания
  • Задержка 16 мс
5
Характеристики
Фактор формы6RU
Потребляемая мощность550 Вт
Максимальное количество входных слотов14
Максимальное количество входных каналов56 (HD) или 28 (4K)
Максимальное количество выходных слотов5
Максимальное количество выходных каналов20 (HD или 4K)
Резервный блок питанияПо желанию

Общие технологии
Операционная системаНикто
Видеостена на шасси4
Пользовательское разрешениеВыход и вход
Цветовое пространствоRGB 4: 4: 4
Биты на цвет8
Переключение источника<= 20 мс
Создание окна<= 16 мс
Макеты<= 16 мс
Рабочая Температура0 ° - 50 ° C (32 ° -112 ° F)
Влажность при эксплуатации<90% (без конденсации)
Плата ЦП
КонфигурацияRJ45
APITCP или RS232
ВХОДЫ И ВЫХОДЫ
HDCP1.4 и 2.2
EDIDИндивидуальное управление EDID
Плата входа HD DVI4x канала SL DVI-IДо 1920 x 1200 x 60 Гц
Плата ввода 3GSDI HDMI4 канала SDIДо 1920 x 1200 x 60 Гц
Плата ввода HD HDMI4 канала HDMI 1.3До 1920 x 1200 x 60 Гц
Плата ввода HDMI UHD302x канала HDMI 1.4До 3840x2160x30 Гц
Плата ввода HDMI UHD601x каналы HDMI 1.4До 3840x2160x60 Гц
Входная плата HDBaseT4x канал HDBTДо 1920x1200@60 Гц
2-КАНАЛЬНАЯ ПЛАТА IP-ДЕКОДИРОВАНИЯ (ДЛЯ КАЖДОГО КАНАЛА ИНТЕРФЕЙС RJ45)
1 видДекодирование до 1 канала 4000x3000 @25 Гц или 3840x2160 @30 ГцОднократный просмотр, выход 4K30
вид 2x2Декодирование до 4x каналов 3840x2160 @30 ГцВид 2x2, выход 4K30
вид 3х3Декодирование до 9 каналов 1920x1080 @30 ГцВид 3x3, выход 4K30
Вид 4х4Декодирование до 16 каналов 1920x1080 @30 ГцОбзор 4х4, выход 4K30
ВЫХОДНЫЕ ПЛАТЫ
Технология отображенияLCD, LED, Cube, Проекторы, Пользовательские разрешения
HDCP1.4 и 2.2
Плата вывода HD DVI4x канала SL DVI-IДо 1920 x 1200 x 60 Гц
Плата вывода 3GSDI HDMI4 канала SDIДо 1920 x 1200 x 60 Гц
Плата вывода HD HDMI4 канала HDMI 1.3До 1920 x 1200 x 60 Гц
Плата вывода HDMI UHD304 канала HDMI 1.4До 3840x2160x30 Гц
Плата вывода HDMI UHD602 канала HDMI 2.0До 3840x2160x60 Гц
Выводная плата HDbaseT4x канал HDBTДо 3840x2160@30 Гц (максимальное расстояние 70 м по Cat5/6)

Процессоры J-series

J144J148J188J400J600
Выходы HD4881220
Выходы 4K301220
4K60 выходы610
HD входы4483256
4K входы1628
Поддержка нескольких стен
Резервный блок питания
Платы с возможностью горячей замены
Карты коррекции и сшивки изображения
Аудиокарты
Платы IP-декодирования
Входы и выходы HDBaseT
Наложение текста на экранное меню

Технология LightSpeed

Новейшая технология Jupiter для обработки видео - LightSpeed, которая обеспечивает сверхбыстрый захват, передачу, отображение, масштабирование и обрезку входных данных. Технология LightSpeed обеспечивает передачу кадров от источника к дисплею менее чем за 16 мс, что является самым быстрым в отрасли. Каждый дисплей поддерживает до 4 окон из любого источника, разрешения или частоты кадров. Эта новая технология также обеспечивает 100% бесперебойную работу при обновлении прошивки, горячей замене или добавлении отдельных плат для обеспечения надежности 24/7. Панель мониторинга состояния позволяет в реальном времени просматривать оборудование, облегчая замену любых компонентов для обслуживания или обновлений.

Мощность и простота

Для настройки достаточно только переименовать все источники и настроить геометрию видеостены в соответствии с дисплеями. Средство настройки и управления с веб-интерфейсом работает на любом компьютере, его не нужно устанавливать на каждое устройство. Настройка видео еще никогда не была такой простой!

Все решения семейства J-Series совместимы с HDCP и обеспечивают бесперебойную работу. Каждая модель способна обеспечивать работу до 4 различных видеостен с уникальной геометрией и разрешением. К интеллектуальной видеостене можно подключить любой тип источника. Ввиду отсутствия операционной системы можно не беспокоиться о вирусах, обновлениях или проблемах совместимости программного обеспечения. Открытый API позволяет осуществлять управление через сторонние сенсорные панели и другие системы управления.
